Vad är ett tankvärmeband och hur fungerar det? En komplett industriguide

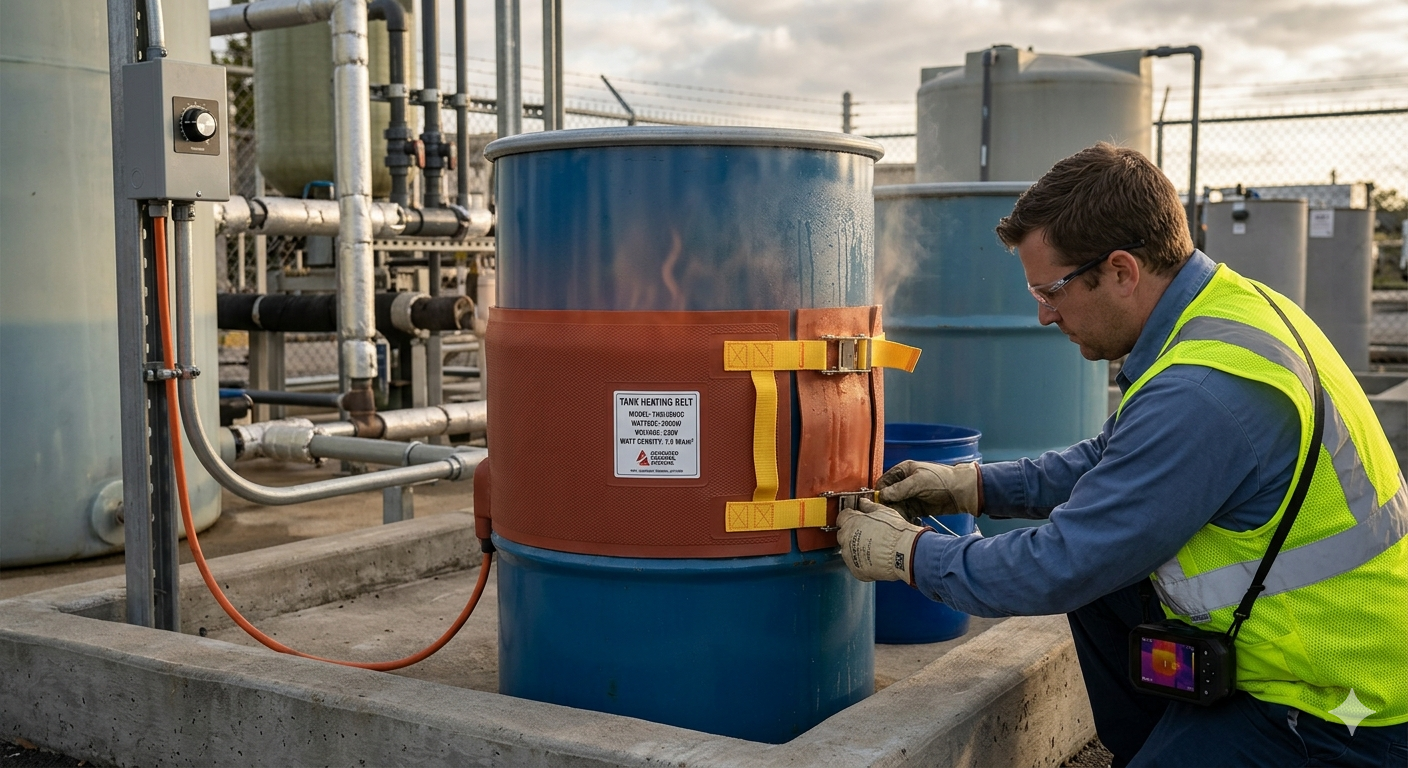

A tank värmebälte är ett flexibelt, eldrivet värmeelement som lindas runt utsidan av en tank, trumma eller behållare för att upprätthålla eller höja temperaturen på innehållet - förhindrar viskösa vätskor från att stelna, skyddar temperaturkänsliga material från att frysa och säkerställer konsekventa processförhållanden utan att innehållet behöver tas bort eller överföras. Används inom olje- och gasindustrin, kemisk bearbetning, livsmedelsproduktion och vattenrening, levererar tankvärmebälten riktad värmeenergi direkt genom kärlväggen, med wattdensiteter som vanligtvis sträcker sig från 0,5 till 5 W/tum² beroende på applikationskrav.

Hur fungerar ett tankvärmebälte? Kärnmekanismen

Ett tankvärmebälte fungerar genom att omvandla elektrisk energi till termisk energi genom resistiva värmeelement inbäddade i en flexibel isolerande mantel, och sedan leda den värmen genom direkt kontakt med tankytan och in i innehållet.

Funktionsprincipen är enkel: när växelström eller likström flyter genom en resistiv tråd eller filmelement inuti bältet, genererar elektriskt motstånd värme - ett fenomen som styrs av Joules lag (P = I²R). Denna värme överförs ledande genom bandets kontaktyta in i tankväggen och sedan in i vätskan eller materialet inuti.

Mest industriella tankvärmeband består av fyra funktionella lager:

• Värmeelementlager: Den resistiva kärnan - typiskt nikrom (NiCr)-tråd, kolfibervärmetejp eller etsade folieelement - som genererar värme när den aktiveras. Elementmotståndet kalibreras vid tillverkningen för att producera en specifik wattdensitet över bältets aktiva yta.
• Inre kontaktlager: Ett termiskt ledande, elektriskt isolerande material (vanligen silikongummi eller PTFE) som maximerar värmeöverföringen till tankytan samtidigt som det förhindrar elektrisk kontinuitet mellan elementet och kärlet.
• Yttre isoleringsjacka: Glasfiber, silikonskum eller mineralullsisolering som minimerar värmeförlusten till den omgivande miljön, vilket förbättrar energieffektiviteten genom att rikta huvuddelen av den genererade värmen inåt mot tanken.
• Skyddande ytterhölje: Ett slitstarkt överdrag av vävt glasfiber, rostfritt stålfläta eller högtemperatur silikongummi som skyddar enheten från mekanisk skada, kemikalier och fuktinträngning.

Temperaturreglering uppnås genom en integrerad eller extern termostat som slår på och av bältet för att bibehålla måltemperaturens börvärde. Avancerade system använder PID-kontroller (proportional-integral-derivative) som modulerar uteffekten kontinuerligt och håller temperaturen inom ±1–2°C från börvärdet även när omgivningsförhållandena fluktuerar.

Typr av tankvärmeband: Vilken design passar din applikation?

Tankvärmeband tillverkas i flera distinkta utformningar, var och en optimerad för specifika temperaturintervall, kärlgeometrier och installationsmiljöer.

1. Silikongummi värmebälten

Tankvärmebälten av silikongummi är den mest använda typen för allmänna industriella och laboratorieapplikationer. De består av etsade folie- eller motståndstrådelement inkapslade mellan lager av högkvalitativt silikongummi. Viktiga fördelar inkluderar utmärkt flexibilitet (som anpassar sig tätt till cylindriska, koniska eller oregelbundna kärlytor), motståndskraft mot temperaturer från -60°C till 230°C och inneboende motståndskraft mot fukt, ozon och många kemikalier. Standard wattdensiteter sträcker sig från 0,3 till 2,5 W/cm² . Silikonbälten finns tillgängliga i standardstorlekar för vanliga trum- och IBC-diametrar (intermediate bulk container) samt anpassade konfigurationer för icke-standardiserade kärl.

2. Glasfiberisolerade motståndstrådsvärmebälten

Dessa bälten använder nikrom eller Kanthal motståndstråd vävd in i eller lindad i en glasfiberduksbärare, sedan täckt med ytterligare isoleringsskikt. De är designade för högre ihållande temperaturer — kontinuerlig drift upp till 450°C i industriella versioner - vilket gör dem lämpliga för tjära, bitumen, harts och tunga råoljeapplikationer där silikongummi skulle överväldigas termiskt. Avvägningen är minskad flexibilitet jämfört med silikonbälten; glasfiberband är bättre lämpade för fasta cylindriska kärl där bandet kan spännas och säkras permanent.

3. Mineralisolerade (MI) bandvärmare

Mineralisolerade tankuppvärmningsband använder ett motståndstrådselement omgivet av komprimerat magnesiumoxid (MgO)-pulver inuti en mantel av rostfritt stål - en konstruktion lånad från industriella doppvärmare. Denna design uppnår de högsta wattdensiteterna (upp till 8 W/cm² ) och maximala temperaturer (upp till 700°C), men offrar flexibilitet. MI-bandvärmare är halvstyva och designade för att klämmas direkt på cylindriska kärl exteriörer i petrokemiska och högtemperaturprocesser.

4. Självreglerande värmebälten (PTC-teknik)

Självreglerande (PTC — positiv temperaturkoefficient) värmebälten använder en ledande polymerkärna vars elektriska resistans ökar exponentiellt när temperaturen stiger. Detta innebär att bandet automatiskt minskar uteffekten när det närmar sig måltemperaturen, vilket eliminerar risken för överhettning utan att behöva en extern termostat. PTC tankvärmeband är särskilt värdefulla för frysskyddstillämpningar - utomhusvattentankar, kemikalielagring i kalla klimat och fjärrinstallationer där kontinuerlig termostatövervakning är opraktisk. Maximal driftstemperatur för PTC-remmar är vanligtvis begränsad till 65–85°C , vilket gör dem olämpliga för processuppvärmning vid hög temperatur.

5. IBC och trumvärmejackor

Uppvärmningslösningar i större format utformade speciellt för 200-litersfat och 1 000-liters IBC-behållare, IBC-värmejackor är i huvudsak värmebälten med full omkrets med integrerad isolering som omsluter behållarens hela cylindriska kropp. De ansluts med industrikontakter och kontakter och inkluderar vanligtvis en inbyggd termostat med ett justerbart börvärdesområde på 20–80°C. En vanlig 1 000-liters IBC-värmemantel drar vanligtvis 1 500 till 3 000 watt och kan höja innehållet från 5°C till 40°C på 4–8 timmar beroende på isoleringskvalitet och omgivningstemperatur.

Jämförda typer av tankvärmebälten: Prestanda i ett ögonkast

Att välja rätt tankvärmebälte kräver att värmetekniken matchas med måltemperaturen, kraven på wattdensitet, kärlets geometri och säkerhetsklassificeringen av installationsmiljön.

Tabell 1: Jämförelse av de fem typerna av huvudtankvärmeband över maximal driftstemperatur, wattdensitet, flexibilitet, självreglerande förmåga och lämplighet för primär användning.

Nyckelindustrier och tillämpningar för tankvärmebälten

Tankvärmebälten tjänar ett anmärkningsvärt brett spektrum av industrier där temperaturupprätthållande av lagrade eller processvätskor är avgörande för kvalitet, säkerhet eller driftkontinuitet.

Olja, gas och petrokemisk bearbetning

Tunga råoljor, eldningsoljor och asfaltbaserade produkter blir extremt trögflytande eller stelnar vid omgivningstemperaturer, vilket gör dem omöjliga att pumpa eller bearbeta. A tank värmebälte appliceras på lagringskärl och dagtankar bibehåller dessa material vid sin lägsta pumpbara temperatur - vanligtvis 40–80°C för eldningsoljor och 130–160°C för bitumen. I offshoreplattformstillämpningar förhindrar värmebälten på havsvattenkylda lagringstankar hydratbildning i gaskondensatledningar, där okontrollerad kylning kan orsaka blockeringar som tar dagar att rensa.

Kemisk tillverkning och lagring

Många industrikemikalier har fryspunkter långt över 0°C eller måste hållas vid specifika temperaturer för viskositetskontroll. Svavelsyra (fryspunkt 10°C vid 93% koncentration), natriumhydroxid (fryspunkt 12°C vid 50% lösning) och fosforsyra (fryspunkt 21°C vid 85%) är vanliga exempel där tankvärmeband förhindra kostsamma frysningar i ouppvärmda förvaringsutrymmen. Tillämpningar inom kemisk industri använder också värmebälten för att hålla reaktionskärlen vid exakt förhöjda temperaturer under satsvis bearbetning, där temperaturavvikelser på till och med ±5°C kan påverka produktkvaliteten eller utbytet.

Mat och dryck produktion

Ätliga fetter och oljor (kokosolja smälter vid 24°C, palmstearin vid 44°C), choklad, honung och sirap kräver exakt temperaturupprätthållande under lagring och överföring. Livsmedelsgodkänd silikon tankvärmeband certifierade enligt FDA 21 CFR och EU Regulation 10/2011 standarder bibehåller dessa produkter vid deras optimala bearbetningstemperaturer utan att riskera kontaminering. I brygg- och mejeriapplikationer upprätthåller värmebälten jäsningskärltemperaturer inom snäva börvärden (±0,5°C vid precisionsjäsning) som direkt bestämmer produktens karaktär och mikrobiell aktivitet.

Vattenrening och kommunal infrastruktur

Frysskydd är den primära drivkraften för tank värmebälte användning vid vattenrening. Vattenlagringstankar, kemikaliedoseringstankar (för klor, fluor och koagulanter) och filterbackspolningstankar i kallklimatinstallationer kräver uppvärmning under vintermånaderna för att förhindra frysskador. PTC självreglerande värmebälten är särskilt väl lämpade för denna applikation eftersom de kan lämnas strömsatta året runt, förbrukar minimalt med ström i varmt väder och ökar automatiskt effekten när temperaturen sjunker.

Läkemedels- och bioteknisk tillverkning

API-syntes (active pharmaceutical ingrediens) kräver ofta exakt temperaturkontroll av reaktorkärl och mellanliggande lagringstankar som innehåller lösningsmedel, reagens och intermediärer. Renrumskompatibla silikonvärmebälten med beslag av rostfritt stål är standardutrustning i cGMP-läkemedelsmiljöer (current Good Manufacturing Practice). Temperaturjämnhet över kärlets yta är en kritisk valideringsparameter – förstklassiga värmebälten av farmaceutisk kvalitet uppnår enhetlig yttemperatur inom ±3°C över bältesområdet, vilket stöder processkonsistenskraven för IQ/OQ/PQ-kvalificeringsprotokoll.

Tankvärmebälte kontra alternativa uppvärmningsmetoder: en praktisk jämförelse

Att förstå hur tankvärmeband kan jämföras med alternativa tankuppvärmningsmetoder – doppvärmare, ångslingor, värmespårband och recirkulationssystem – är avgörande för att välja den mest effektiva och kostnadseffektiva lösningen.

Tabell 2: Jämförelse av tankvärmeband mot fyra alternativa tankuppvärmningsmetoder över installationskomplexitet, temperaturlikformighet, energieffektivitet, vätskekontakt och optimala tillämpningsscenarier.

Den icke-invasiva installationsfördelen med en tank värmebälte är särskilt viktig för kärl som innehåller aggressiva kemikalier, läkemedel eller livsmedelsprodukter – där ett inre värmeelement skapar kontamineringsrisk, ytterligare valideringsbörda för rengöring eller problem med materialkompatibilitet. Eluppvärmare, även om de är termiskt effektiva, kräver tankgenomträngning, tätning och periodiskt tillbakadragande för inspektion, vilket inte är nödvändigt med ett externt värmeband.

Hur man dimensionerar och väljer ett tankvärmeband: Kritiska parametrar

Korrekt dimensionering av ett tankvärmebälte kräver att man beräknar värmeförlusten från kärlet, uppvärmningsenergin som krävs för att höja innehållet till måltemperaturen inom den önskade tidsramen och matchar dessa krav med ett band med lämplig wattdensitet och täckningsområde.

Den grundläggande storleksekvationen är:

Erforderlig effekt (W) = [M × Cp × ΔT / t] Värmeförlust (W)

Där: M = innehållets massa (kg), Cp = vätskans specifik värmekapacitet (J/kg·K), ΔT = temperaturökning som krävs (K), t = tillåten uppvärmningstid (sekunder), Värmeförlust = värmeförluster genom oisolerade kärlväggar och topp-/bottenytor.

Praktiskt exempel: En 200-liters stålfat av palmolja (Cp ≈ 2 000 J/kg·K, densitet ≈ 900 kg/m³) behöver värmas upp från 15°C till 45°C på 4 timmar, med en omgivningstemperatur på 5°C och minimal isolering:

• Innehållets massa: 200 × 0,9 = 180 kg
• Uppvärmningsenergi: 180 × 2 000 × 30 = 10 800 000 J = 3 000 Wh
• Erforderlig uppvärmningseffekt: 3 000 Wh / 4 h = 750 W
• Uppskattad värmeförlust (oisolerad 200L fat vid ΔT=35°C): cirka 200–350 W
• Total erforderlig remeffekt: cirka 1 000–1 100 W

Ett standardvärmebälte på 1 200 W silikongummitrummor skulle ha rätt storlek för denna applikation, med 10–20 % höjd för att ta hänsyn till variationer i omgivningsförhållanden.

Ytterligare urvalsparametrar inkluderar:

• Spänning: Standardmatningsspänningar på 120V, 240V eller 480V (en- eller trefas) måste matcha tillgänglig elektrisk infrastruktur. Trefasband är vanliga för industriella installationer med högre effekt över 3 kW.
• Klassificering av riskområden: Om installationen är i ett zon 1 eller zon 2 ATEX/IECEx-klassat område (brandfarliga ångor eller damm), måste värmebältet ha lämplig Ex-certifiering (t.ex. Ex e, Ex d eller Ex n-klassificering). Standardvärmebälten får aldrig användas i farliga miljöer.
• Typ av temperaturregulator: På/av-termostater är tillräckliga för frysskydd och icke-kritiskt temperaturunderhåll. PID-regulatorer krävs för läkemedels-, livsmedelssäkerhets- eller precisionsprocessapplikationer.
• Fartygets material och yttillstånd: Grovare ytor minskar termisk kontakteffektivitet. Ett termiskt gränssnittsmaterial (TIM) såsom värmeledande pasta eller en passande silikondyna förbättrar avsevärt värmeöverföringen till grova, korroderade eller ojämna kärlytor.

Installation Best Practices för maximal effektivitet och säkerhet

Korrekt installation av ett tankvärmebälte står för majoriteten av skillnaden mellan ett system som upprätthåller måltemperaturen effektivt och ett system som förbrukar överskottsenergi, ger ojämn uppvärmning eller misslyckas i förtid.

• Rengör kärlets yta före installation: Ta bort rost, glödskal, smuts och olja från kontaktytan. Även ett tunt lager av ytföroreningar fungerar som en värmeisolator, vilket minskar värmeöverföringseffektiviteten med 10–30 %. För stålkärl är stålborstning till ren metall och applicering av en tunn värmeledande pasta innan bältesinstallation bästa praxis.
• Maximera kontaktytan: Bältet ska ligga plant mot kärlets yta utan luftspalter. För lite oregelbundna ytor, använd remmar eller band för att spänna bältet jämnt istället för att förlita sig på enbart lim. Luftspalter skapar heta punkter i bälteselementet som påskyndar nedbrytningen.
• Lägg alltid till extern isolering: Utan isolering över värmebandet går upp till 50 % av den genererade värmen förlorad till omgivande luftkonvektion. Att slå in bältet och kärlet med isolering av mineralull, skum eller glasfiberfilt med minst 25–50 mm tjocklek minskar vanligtvis energiförbrukningen med 40–60 % jämfört med oisolerad installation.
• Placera termoelementet eller sensorn korrekt: Temperatursensorn bör placeras på kärlväggen - inte på bältets yta - för att mäta den faktiska kärl-/vätsketemperaturen snarare än bältets yttemperatur. Sensorplacering mellan bälte och kärl (på kärlväggen) ger den mest exakta avläsningen för kontrolländamål.
• Installera ett högtemperaturskydd: Montera alltid en oberoende övertemperatursäkring (en separat termisk avstängning eller termostat inställd 20–30°C över målbörvärdet) utöver den primära temperaturregulatorn. Detta skyddar mot styrenhetsfel som leder till överhettning i sken.
• Följ elektriska installationskoder: Tankvärmebälten måste anslutas av en kvalificerad elektriker i enlighet med NEC (USA), IEC 60519 eller tillämpliga lokala elektriska bestämmelser. Skydd för jordfelsbrytare (GFCI) är obligatoriskt för installationer utomhus eller i våtutrymmen.

Vanliga frågor om tankvärmebälten

F: Kan ett tankvärmeband användas på plasttankar och IBC:er?

Ja, men med viktiga varningar. För plasttankar - typiskt HDPE eller polypropen - måste den maximala wattdensiteten begränsas noggrant för att förhindra att bandet överskrider plastens värmeavböjningstemperatur (HDT). HDPE mjuknar över 80°C; polypropen över 100°C. För plastkärl, använd silikonbälten med låg wattdensitet (0,3–0,8 W/cm²) med exakt termostatkontroll för att hålla kärlets yttemperatur långt under plastens HDT. Använd aldrig bälten med hög wattdensitet avsedda för metalltankar på plastkärl - lokal överhettning kommer att deformera behållaren permanent.

F: Hur länge håller tankvärmebälten?

Livslängden beror mycket på driftstemperatur, arbetscykel och installationskvalitet. Ett värmebälte av silikongummi som arbetar vid måttliga temperaturer (under 150°C) med en 50 % arbetscykel och korrekt isolering uppnår vanligtvis 5–10 år av livslängd. Bälten som drivs vid eller nära maximal nominell temperatur kontinuerligt kommer att ha betydligt kortare livslängder - silikonisoleringen och elementlindningarna upplever en accelererad termisk åldring över 80 % av deras nominella maximala temperatur. Regelbunden inspektion för sprickbildning, delaminering eller missfärgning av den yttre jackan rekommenderas årligen.

F: Vad är skillnaden mellan ett tankvärmeband och ett rörvärmeband?

Tankvärmebälten är designade för att omsluta den cylindriska kroppen av ett kärl och leverera ytvärme över en bred yta - de har avsevärt högre total effekt (vanligtvis 500 W till 5 kW) och är byggda som kompletta bandformade sammansättningar med definierade dimensioner. Pipe heat tracing tejp är ett kontinuerligt flexibelt element utformat för att löpa längs med ett rör, och upprätthålla temperaturen längs linjära sträckor. Medan värmespårband kan lindas runt små tankar i vissa applikationer, ger dedikerade tankvärmebälten mer enhetlig värmefördelning över kärlets yta och är bättre lämpade för att upprätthålla bulkvätsketemperaturer i lagringsbehållare.

F: Fungerar tankvärmebälten på isolerade tankar?

Ja — och faktiskt, att lägga till extern isolering över ett värmebälte på en redan isolerad tank är fortfarande fördelaktigt. Värmebandet installeras på kärlets utsida, under eventuell isoleringsmantel. Extern isolering över värmebandet är kritisk oavsett tankens inre isolering, eftersom det förhindrar värmeförlust från bandet utåt till omgivande luft. För tankar med befintlig isoleringsbeklädnad av skum eller mineralull, installeras remmen typiskt genom att tillfälligt ta bort beklädnaden i installationszonen, applicera remmen på den nakna kärlväggen och sedan återinsätta beklädnaden över remenheten.

F: Kan en tankvärmebälte värma hela innehållet i en stor tank enhetligt?

Ett enda värmebälte placerat på en höjd på en stor tank skapar en temperaturgradient - varmare nära bälteszonen, svalare mot toppen och botten. För tankar större än cirka 500 liter ger användning av flera remmar fördelade vertikalt med 30–40 cm avstånd, eller installation av en värmemantel i full höjd som täcker större delen av kärlets cylindriska vägg, betydligt bättre temperaturjämnhet. Alternativt, att kombinera ett värmebälte med lägre watt med en recirkulationspump eller mekanisk omrörare i tanken accelererar värmefördelningen och övervinner termisk skiktning.

F: Är tankvärmebälten säkra att använda med brandfarliga vätskor?

Standardtankvärmebälten är inte certifierade för användning med brandfarliga vätskor eller i farliga klassificerade områden. För tillämpningar som involverar brandfarliga lösningsmedel, bränslen eller kemikalier där ång-luftblandningar kan nå explosiva koncentrationer (ATEX zon 1 eller zon 2), måste endast ATEX/IECEx-certifierade värmebälten med lämplig utrustningsgrupp och temperaturklass (T-klass) användas. T-klassen ska väljas så att den maximala yttemperaturen på bältet aldrig överstiger självantändningstemperaturen för det känsligaste brandfarliga ämnet som finns, med lämpliga säkerhetsmarginaler.

Slutsats: Att välja rätt tankvärmebälte för långsiktig tillförlitlighet

A tank värmebälte är ett av de mest kostnadseffektiva och mångsidiga verktygen för att bibehålla processtemperaturer, förhindra frysskador och kontrollera viskositeten hos lagrade vätskor inom ett stort antal industriella applikationer. Den icke-invasiva installationen, flexibla konfigurationsalternativen och kompatibiliteten med praktiskt taget alla cylindriska eller nästan cylindriska kärl gör värmebälten till det föredragna valet när doppvärmare, ångslingor eller recirkulationssystem är opraktiska eller onödigt komplexa.

Framgångsrik tillämpning beror på korrekt effektdimensionering baserat på faktiska värmebelastningsberäkningar, val av lämplig värmeteknik för temperaturområdet och den kemiska miljön, korrekt installation med extern isolering och noggrann temperaturkontroll. Ett korrekt specificerat och installerat tankvärmebälte med kvalitetsisolering över kommer vanligtvis att uppnå en energieffektivitet på 85–95 % – vilket innebär att den stora majoriteten av den elektriska ineffekten når tankinnehållet snarare än att förloras till atmosfären.

Oavsett om din applikation är frysskydd för ett vattenreningsverk på landsbygden, att hålla palmolja vid bearbetningstemperatur i en livsmedelsfabrik eller att hålla tung råolja pumpbar i en offshore-terminal, finns det en tankvärmebältskonfiguration som är konstruerad för att uppfylla kraven – och att matcha den konfigurationen exakt till dina specifika förhållanden är nyckeln till år av tillförlitlig, energieffektiv drift.
