Du kan begränsa nästan varje beslut om värmekabel för farligt område till fyra frågor: vad områdesklassificeringen tillåter, vilken temperaturklass kabeln ska hålla, vilken arbetsuppgift den ska utföra och om avslutningarna och kontrollerna har samma godkännande som kabeln. Svara dem i den ordningen och slutlistan sjunker vanligtvis till två eller tre kandidater.
En 6-tums kondensatlinje gör poängen. Den behöver en 80 °C upprätthållstemperatur, ser en 150 °C steam-out två gånger om året, sitter i ett område i zon 1 med en IIB-gasgrupp och en T3-klass och går 320 m. Ändra ett faktum och svaret ändras. Höj ånguttaget till 200 °C och mineralisolerad kabel blir det enda säkra alternativet. Sträck löpningen till 3 km och hudeffektspårning börjar tävla.
De fyra besluten, i den ordning som spelar roll
Använd dessa fyra filter innan du öppnar en katalog, eftersom vart och ett tar bort alternativ istället för att lägga till dem.
- Områdesklassificering och gas- eller dammgrupp. Zon 1, Zon 2, gruppen och dammklassningen avgör vad som överhuvudtaget får installeras.
- Temperaturklass och maximal processtemperatur. Detta ställer in yttemperaturtaket för kabelmanteln, inte bara för röret.
- Tull. Behåll temperatur, rörstorlek, isolering, omgivning, matningsspänning och körlängd ställ in de watt per meter du faktiskt behöver.
- Systemhårdvara. Kallledningar, kopplingsdosor, termostater, givare och jordfelsskydd avgör om godkännandet överlever installationen.
Vänd ordningen och du får det klassiska projektmisslyckandet: kabel köpt till priset, sedan en omdesign sex veckor före start eftersom kopplingsdosan var IP66 snarare än Ex e.
Steg 1: Läs områdesklassificering och temperaturklass tillsammans
Zon och division beskriver samma risk med olika pappersarbete
IEC och ATEX praxis delar in en anläggning i zoner, medan Nejrdamerika använder divisioner. Zon 1 motsvarar i stort sett klass I, division 1 och Zon 2 är lika med division 2. Den praktiska konsekvensen är enkel: en kabel certifierad för division 2 kommer inte att uppfylla en zon 1-specifikation, även om de två beskrivningarna låter utbytbara i ett förfrågningsunderlag.
| Plats (IEC / ATEX) | Nordamerikansk motsvarighet | Vad det betyder för värmespårning |
|---|---|---|
| Zon 0 | Klass I, division 1 (sällsynt) | Spårning utesluts normalt; endast egensäkra kretsar |
| Zon 1 | Klass I, division 1 | Ex e eller Ex d spårning med certifierade uppsägningar; de flesta petrokemiska linjer |
| Zon 2 | Klass I, division 2 | Lägre skyddsnivå accepteras; felfönstret är kort, inte noll |
| Zon 21 / 22 | Klass II, division 1/2 | Dammtäta kapslingar plus yttemperaturkontroll |
Temperaturklassen är en ytgräns, inte en produktklassificering
Temperaturklassen för gasen eller dammet som finns begränsar yttemperaturen för allt som är installerat i området: 450 °C för T1, 300 °C för T2, 200 °C för T3, 135 °C för T4, 100 °C för T5 och 85 °C för T6. Manteltemperaturen ställs in av det som är varmast, processvätskan eller kabelns egen uteffekt, och det är där de flesta projekt fastnar.
- En 100 °C-linje i ett T4-område (135 °C) lämnar endast 35 °C frihöjd.
- En 150 °C steam-out-cykel utesluter alla kablar med klassificeringen T5 eller T6.
- En kontrollerad design, där en termostat eller limiter stoppar kabeln från att nå sitt maximum, är ofta det enda sättet att hålla högeffektkabel inom en lågtemperaturklass.
För de fellägen som certifiering ensam inte förhindrar, läs vår anteckning om om självreglerande värmekablar är säkra för användning i riskområden .
Steg 2: Matcha kabelfamiljen till plikten
För de flesta zon 1-rörledningar under 150 °C är självreglerande eller effektbegränsande tejp det billigaste svaret. Ovanför det, eller där atmosfären angriper polymerer, vinner mineralisolerad kabel. På flera kilometer långa rörledningar är hudeffektspårning det enda praktiska valet.
| Kabelfamilj | Typiskt underhålla räckvidd | Klipp till i längd på plats | Bäst passform |
|---|---|---|---|
| Självreglerande | Frostskydd till 120 till 150 °C | Ja | Zon 1 or 2 pipe, tank and instrument lines |
| Effektbegränsande | Cirka 110 till 150 °C | Ja | Medellånga linjer kräver högre utdatadensitet |
| Konstant watt | 150 till 250 °C och uppåt | Parallellt ja, serie nr | Högtemperaturledningar med kontrollerad design |
| Mineralisolerad | 400 °C och uppåt | Nej, fabrikslängder | Hög temperatur, korrosion, mekanisk missbruk |
| Hudeffekt | Långa linjer, upp till ca 200 °C | No | Flera kilometer långa rörledningar |
Effektbegränsande kabel som ACCCT-serien sitter mellan de två ytterligheterna: dess uteffekt är mycket stabilare än självreglerande tejp, och den kan fortfarande klippas till på plats, vilket spelar roll när en linje modifieras under konstruktionen.
ACC-CT Power-Limiting Heat Tracing-kablar för processledningar Stabil effektbegränsande effekt, flexibilitet för skärning till längd på fältet och kemikaliebeständiga jackor passar processtemperaturhållning och frostskydd på modifierade linjer. Visa produkt → Mineralisolerad kabel är en reserv som ofta blir förstahandsvalet på heta eller mekaniskt exponerade ledningar, eftersom den tål manteltemperaturer som ingen polymer kan nå och dess metallmantel ger ledaren ett verkligt mekaniskt skydd.
Steg 3: Slida, fläta och korrosionsfrågan
Polymerjackor är inte utbytbara
Standard PVC-jackor hör till hushållsfrostskydd, inte i en processenhet. Fluoropolymerhöljen motstår kolväten och de flesta lösningsmedel, men de mjuknar fortfarande vid höga temperaturer och vissa aromater tränger igenom dem under många års användning.
Metallhöljen existerar eftersom vissa atmosfärer äter polymerer
Offshoreplattformar, kloridrika kylvattenområden och sur service förstör snabbt rostfritt stålfläta, vilket är anledningen till att Alloy 825-manteln finns. På en kloridbegränsad specifikation är valet av hölje ett korrosionsbeslut, inte ett marknadsföringsmässigt.
Alloy 825 Mantlad mineralisolerad värmekabel för farliga områden Korrosionsbeständig MI-värmespårning för frysskydd vid hög temperatur och temperaturupprätthållande i kloridrik offshore, olja, gas, kemikalier och energitjänster. Visa produkt → Steg 4: Avslutningar, kontroller och jordfelsskydd
En kabels riskområdescertifikat stannar vid dess kalla ledning. Oavsett vad kallledningen hamnar i måste ha samma zon, gasgrupp och temperaturklass, annars är installationen icke-kompatibel oavsett hur bra kabeln är.
- Kopplingsdosor i Ex e eller Ex d versioner, med certifierade kabelgenomföringar anpassade till kabeldiametern.
- Termostater för farliga områden, antingen rörledningsinduktion eller ytavkännande typer, så kretsen kopplar på belastning snarare än på omgivande gissningar.
- Ex-godkända temperaturgivare. MMP-PT100Ex-serien mäter upp till 482 °C, vilket täcker spårning av ånga och hög temperatur.
- Jordfelsskydd på varje gren. Både IEC-praxis och NEC 427.22 förväntar sig det, och 30 mA är en vanlig utlösningsnivå.

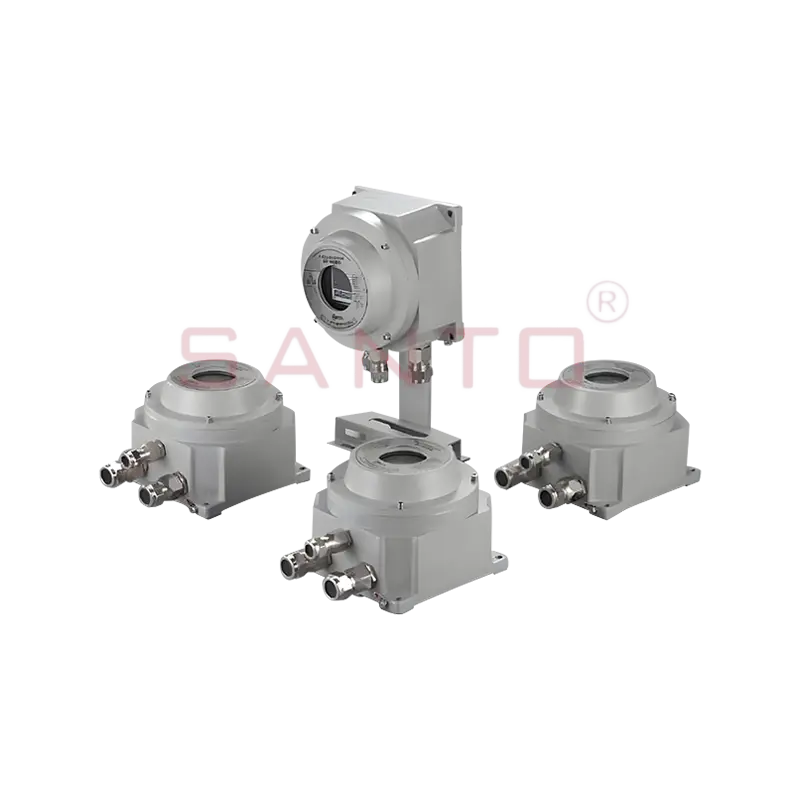

HDBK-WK Explosionssäker temperaturregulator för elektrisk värmespårning Intelligent tillbehör för temperaturkontroll av terminal som ersätter mekaniska termostater, med skydds-, varnings-, övervaknings- och kommunikationsfunktioner för elektriska spårningssystem. Visa produkt → Idrifttagnings- och underhållskontroller som fångar verkliga problem
Fyra kontroller betalar tillbaka sina kostnader inom det första driftsåret, och att hoppa över dem är hur säkra konstruktioner blir osäkra installationer.
- Mät isolationsresistansen på varje krets vid 500 VDC innan värmeisoleringen stängs upp, och igen innan spänningsmatning.
- Kör en termografisk undersökning under belastning när ledningen har stabiliserats, med kabeln spänningssatt och vid normal processtemperatur.
- Kontrollera temperaturklassen igen närhelst processtemperaturen eller produkten ändras; en kabel som är kompatibel vid 90 °C kanske inte är vid 140 °C.
- Inspektera kopplingslådor för fukt vid varje avstängning och behåll de färdiga ritningarna som visar spårvägen.
Vanliga frågor
Kan självreglerande kabel användas i zon 1?
Ja, när den har rätt riskområdescertifiering och dess manteltemperatur håller sig inom områdets temperaturklass. Kabeln i sig är sällan problemet; uppsägningarna brukar vara.
Behöver ett farligt område alltid en termostat?
Nej. I zon 2 med låg temperatur räcker det ofta med självreglerande kabel och godkänd kopplingsdosa. I zon 1 med hög effekttäthet är det en termostat eller limiter som håller T-klassningen giltig.
Kan mineralisolerad kabel kapas till på plats?
Generellt nej. MI-kabeln levereras i fabrikslängder med tätade anslutningar, så att beställa rätt längd är en designuppgift, inte en installationsdetalj.
Vad händer om processtemperaturen stiger efter idrifttagning?
Kör omedelbart temperaturklasskontrollen igen. En ökning av ledningstemperaturen med 30 °C kan pressa en kompatibel installation utanför dess T-klassning, och fixen kan vara en annan kabelfamilj snarare än en annan termostat.
Om du har områdesklassificeringsritningen, linjestorleken, isoleringsdetaljerna och den nödvändiga upprätthållandet av temperaturen, blir valet en kort ingenjörsövning istället för en debatt. Skicka dessa fyra föremål till våra ingenjörer genom kontaktsida och vi kommer tillbaka med en kabelfamilj, en effekttäthet och den matchande Ex-klassade hårdvaran.
